T2
Temporizador UNIVERSAL en carril DIN a pulsadores para cualquier carga a 230VAC
Temporizador UNIVERSAL en carril DIN a pulsadores. Apto para todo tipo de cargas a 230VAC. Entrada de pulsador desde Fase o Neutro indistintamente. Totalmente silencioso. Salida a relé. Función luz de limpieza de 1 hora de duración. Ajustable de 3 segundos a 10 minutos. Encendido y apagado instantáneo. Protección contra pulsadores bloqueados. Hasta 10A de carga máxima. Admite pulsadores ilimitados y hasta 10 si son luminosos. Reiniciable.
COMPATIBLE CON CUALQUIER TIPO DE CARGA (230VAC~50Hz)

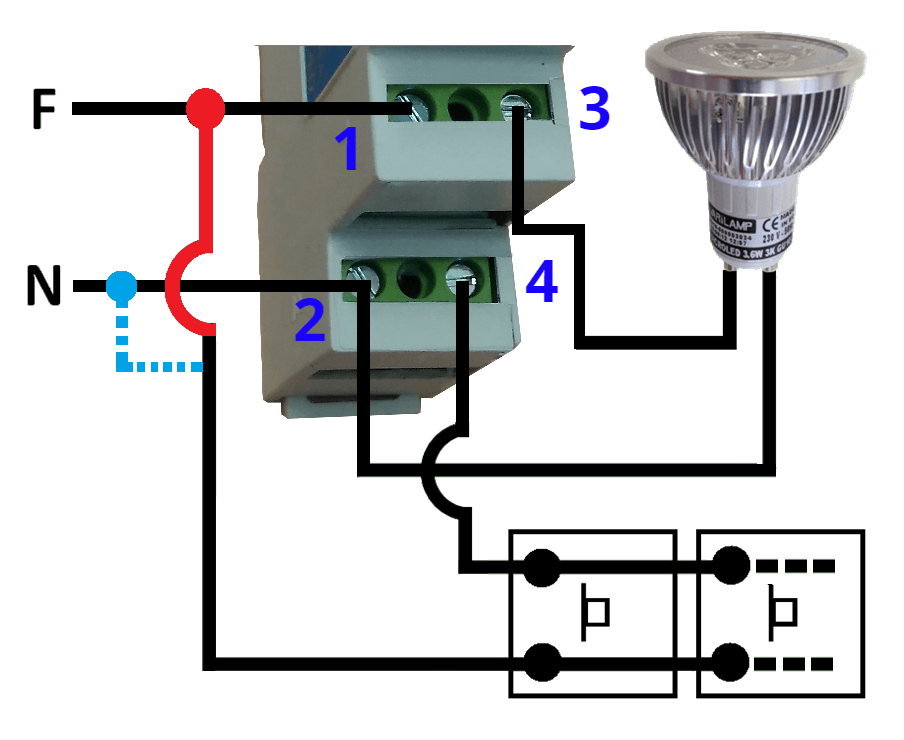

Esquema de instalación
Instalación a 4 hilos. Los números de borna están serigrafiados en el plástico al lado de cada una. Conectar Fase a borna 1 y Neutro a borna 2. En borna 3 conectar la vuelta de carga, que viene de Neutro. Finalmente en borna 4 conectar la vuelta de pulsador/es, que podrá venir desde Fase o desde Neutro indistintamente (se representa con línea azul discontínua). Se pueden conectar hasta 10 pulsadores en paralelo con indicador luminoso e ilimitados sin él.
Descarga la ficha técnica del producto
Para más detalle de características, funcionamiento, control, esquema de instalación, cargas admisibles, potencia máxima admisible, etc. puedes visualizar y descargar la ficha técnica del producto pulsando en el botón inferior.
Multimedia
En el vídeo se visualiza un ejemplo de montaje en una instalación convencional, realizado por uno de nuestros técnicos. Así mismo, se muestra el funcionamiento básico del producto.
Entrada de pulsador desde Fase o Neutro indistintamente
Reconoce la entrada de pulsador desde Fase o Neutro indistintamente. Admite hasta 10 pulsadores con indicador luminosos e ilimitados sin él.
Funcionamiento
Al accionar el pulsador, enciende la lámpara y comienza la temporización establecida en su ajuste. Para activar y desactivar la luz de limpieza debe hacerse con luz encendida y pulsar 3 veces en menos de 3 segundos.
Hasta 2000W de carga
Admite de 0W a 2000W (R). Relé de 10A. Todo tipo de cargas. Compatible con cualquier tipo de carga, pequeños contactores, relés, etc. MULTICARGA.
