S3H

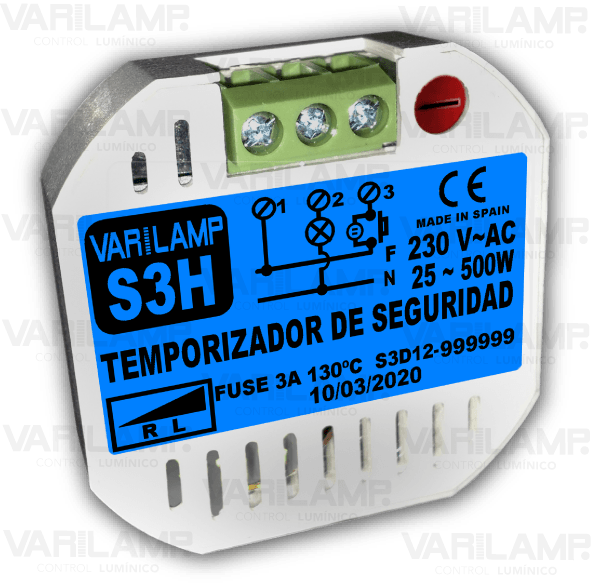

Temporizador de seguridad a 3 hilos con apagado progresivo de 15 segundos
Temporizador de seguridad a 3 hilos con apagado progresivo de 15 segundos, que evita quedarse a oscuras de improviso. Apto para bombillas de filamento. Función luz de limpieza de 1 hora de duración. Reiniciable en cualquier momento. Función superahorro por apagado voluntario. Ajustable de 3 segundos a 10 minutos. Se activa al recibir alimentación. Encendido progresivo de cortesía.
COMPATIBLE CON INCANDESCENCIA Y HALÓGENOS (230VAC~50Hz)
Esquema de instalación
Instalación a 3 hilos. Conectar Fase a borna 1. En borna 2 conectar la vuelta de carga, que viene de Neutro. Finalmente en borna 3 conectar la vuelta de pulsador/es que viene de Fase. Se pueden conectar hasta 5 pulsadores en paralelo con indicador luminoso e ilimitados sin él. Algunos fabricantes y en otras documentaciones, se considera instalación a 2 hilos, por no tenerse en cuenta el cable de pulsador.
Descarga la ficha técnica del producto
Para más detalle de características, funcionamiento, control, esquema de instalación, cargas admisibles, potencia máxima admisible, etc. puedes visualizar y descargar la ficha técnica del producto pulsando en el botón inferior.
Multimedia
En el vídeo se visualiza un ejemplo de montaje en una instalación convencional, realizado por uno de nuestros técnicos. Así mismo, se muestra el funcionamiento básico del producto.
Instalación a 3 hilos
Instalación a sólo 3 hilos en serie con la carga. Regulación a TRIAC. Si se instala nuestro ADA LED
en paralelo con la carga, se hace compatible con la mayoría de LED del mercado. Para este tipo de instalaciones, siempre recomendamos probar antes de instalar. Si no, disponemos de otros temporizadores perfectamente compatibles con LED.
Funcionamiento
Con una pulsación se produce el encendido progresivo y comienza la temporización calibrada en el ajuste. Una vez terminada, se produce el apagado progresivo. Para activar la luz de limpieza debe hacerse con luz encendida y pulsar 3 veces en menos de 3 segundos. Se producirá un apagado de 1 segundo y posterior rampa de encendido indicando que se ha entrado en dicho modo. Para anular la luz de limpieza o activar la función superahorro en cualquier temporización, bastará mantener pulsado más de 2 segundos y se producirá el apagado progresivo.
Hasta 800W de carga
Admite hasta 800W de carga máxima para lámparas incandescentes y un máximo de 500W para lámparas halógenas.
