T-UNI
Temporizador UNIVERSAL dual a pulsadores para cualquier tipo de carga a 230VAC
Temporizador UNIVERSAL DUAL para todo tipo de cargas. Dos esquemas de conexión: A) Para usos generales en escaleras, cocheras, aseos públicos, etc. B) En cuartos de baño o aseos con extractor, para temporizarlo al apagar la luz con el interruptor. Función luz de limpieza de 1 hora de duración. Ajustable de 3 segundos a 10 minutos. Apto para todo tipo de cargas a 230VAC. Encendido y apagado instantáneo. Reiniciable
COMPATIBLE CON CUALQUIER TIPO DE CARGA (230VAC~50Hz)

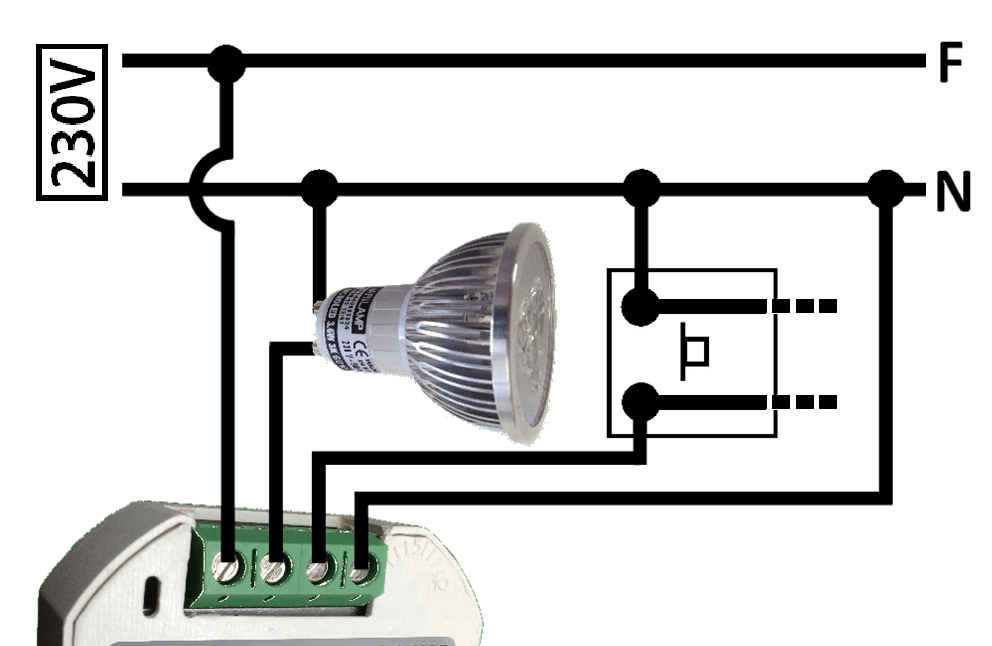

Esquema de instalación ESTÁNDAR
Instalación a 4 hilos. Conectar Fase a borna 1. La vuelta de carga se conecta a borna 2, que viene de Neutro. En borna 3 conectar la vuelta de pulsador/es, que viene también de Neutro. Finalmente en borna 4 conectar Neutro. Se pueden conectar hasta 5 pulsadores en paralelo con indicador luminoso e ilimitados sin él.

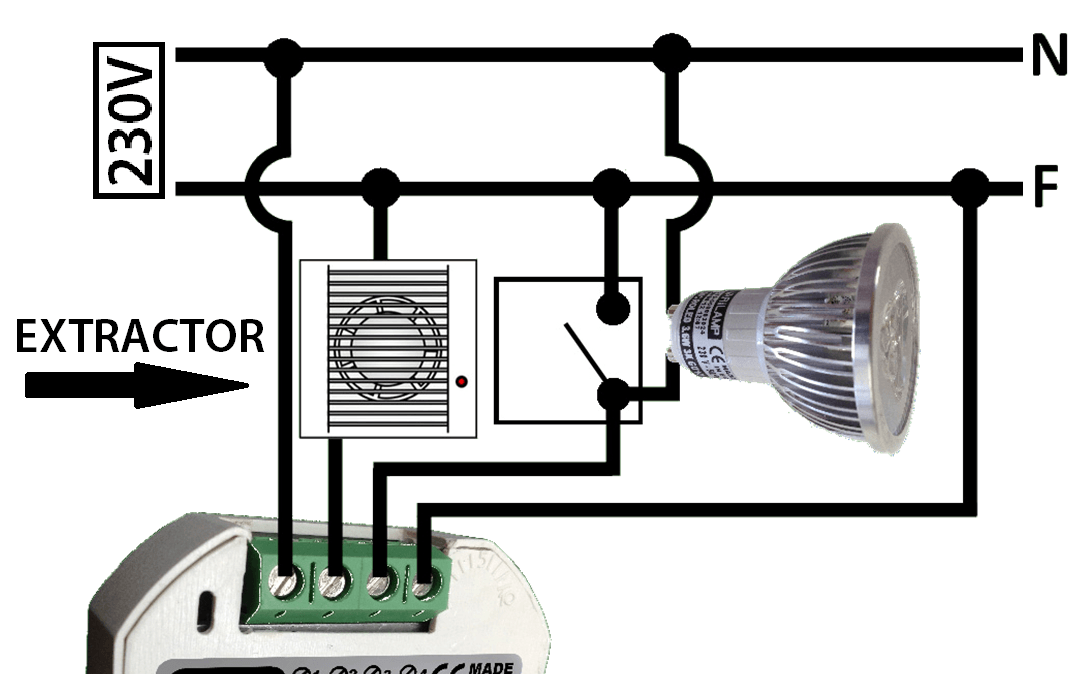

Esquema de instalación EXTRACTOR
Instalación a 4 hilos. Conectar Neutro a borna 1. En la borna 2 se conecta la vuelta del extractor, que viene de Fase. En borna 3 conectar la vuelta de lámpara, que viene de Neutro. A su vez por esta vuelta se conecta el interruptor para que de Fase a la lámpara. Finalmente en borna 4 conectar Fase. Con este esquema la lámpara se enciende con el interruptor como habitualmente, pero al apagar, se temporiza el extractor el tiempo que se haya ajustado en el potenciómetro.
Descarga la ficha técnica del producto
Para más detalle de características, funcionamiento, control, esquema de instalación, cargas admisibles, potencia máxima admisible, etc. puedes visualizar y descargar la ficha técnica del producto pulsando en el botón inferior.
Multimedia
En el vídeo se visualiza un ejemplo de montaje en una instalación convencional, realizado por uno de nuestros técnicos. Así mismo, se muestra el funcionamiento básico del producto.
Doble esquema. Dos modos de funcionamiento
Doble esquema para dos usos distintos, como temporizador normal y para retardar el apagado del extractor en baños y aseos.
Funcionamiento
En modo normal, con una pulsación enciende la lámpara y comienza la temporización establecida en su ajuste. En modo extractor, al apagar la luz del baño con el interruptor, se mantiene encendido el extractor el tiempo ajustado. La función luz de limpieza se activa y desactiva con luz encendida y pulsando 3 veces en menos de 3 segundos (se produce un apagado de 1 segundo indicando que se ha entrado en dicho modo).
Hasta 500W de carga
Admite de 0W a 500W (R). Todo tipo de cargas. Compatible con cualquier tipo de carga, pequeños contactores, relés, etc. MULTICARGA.
