Multi Tempo 500
Temporizador UNIVERSAL a pulsadores o interruptores para cualquier tipo de carga a 230VAC
Temporizador UNIVERSAL para todo tipo de cargas que funciona con pulsadores o interruptores. Admite entrada de pulsador desde Fase o Neutro indistintamente. Se activa (temporiza) al recibir alimentación. Ajustable de 0,5 segundos a 10 minutos. Reiniciable. Encendido y apagado instantáneo.
COMPATIBLE CON CUALQUIER TIPO DE CARGA (230VAC~50Hz)

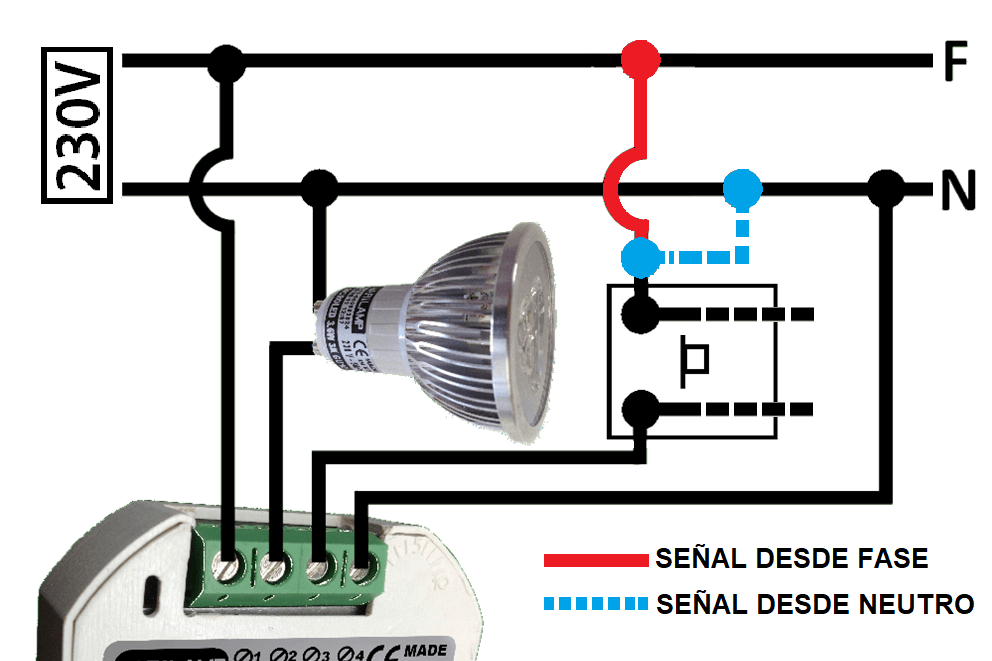

Esquema de instalación
Instalación a 4 hilos. Conectar Fase a borna 1. En borna 2 se conecta la vuelta de carga, que viene de Neutro. La vuelta de pulsador/es se conecta a borna 3, y podrá venir desde Fase o desde Neutro indistintamente (línea roja o azul en el esquema). Finalmente en borna 4 conectar Neutro. Se pueden conectar hasta 5 pulsadores en paralelo con indicador luminoso e ilimitados sin él. En el caso de instalar interruptores, admite conmutadas y cruzamientos. No mezclar pulsadores e interruptores conectados al mismo temporizador.
IMPORTANTE: La entrada de pulsador puede ser desde Fase o desde Neutro exclusivamente, es decir, de una línea o de otra, pero NUNCA de las dos a la vez. Se representa por las líneas roja o azul en el esquema.
Descarga la ficha técnica del producto
Para más detalle de características, funcionamiento, control, esquema de instalación, cargas admisibles, potencia máxima admisible, etc. puedes visualizar y descargar la ficha técnica del producto pulsando en el botón inferior.
Entrada de pulsador o interruptor desde Fase o Neutro
Funciona con pulsadores o interruptores. Reconoce la entrada de pulsador desde Fase o Neutro indistintamente.
Funcionamiento
Al accionar el pulsador o con cada cambio de estado de un interruptor, enciende la lámpara y comienza la temporización establecida en su ajuste. Además, cada vez que se alimenta, hace una temporización.
Hasta 500W de carga
Admite de 0W a 500W (R). Todo tipo de cargas. Compatible con cualquier tipo de carga, pequeños contactores, relés, etc. MULTICARGA.
