Esquema de instalación

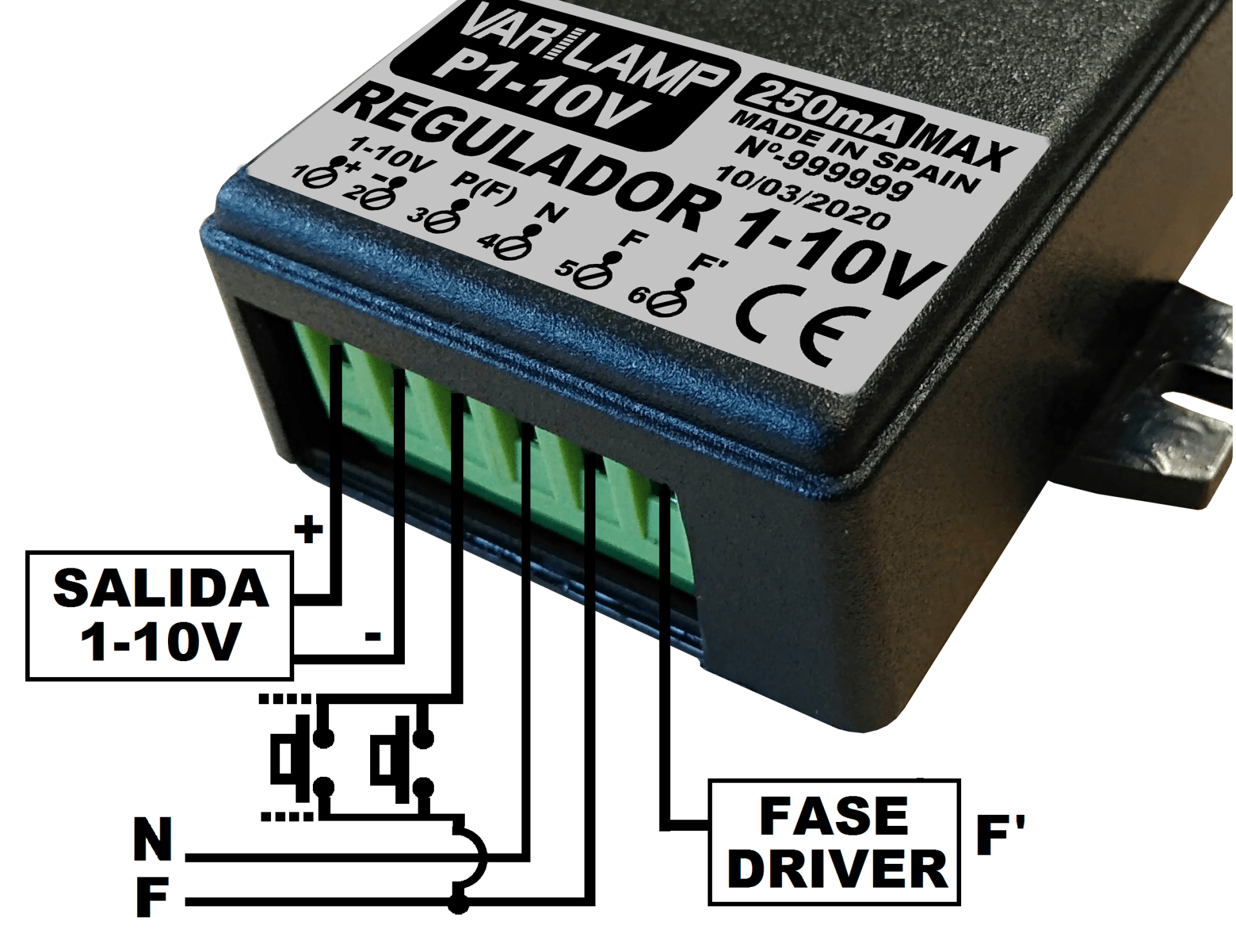

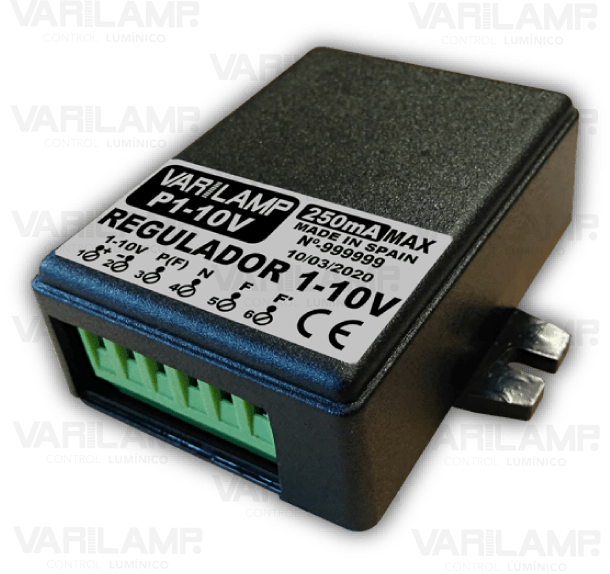

En bornas 1 y 2 se conecta la salida de control 0 a 10V, positivo y negativo respectivamente. Esta señal se conecta al driver de la lámpara a regular. En borna 3 se conecta la vuelta de pulsador/es, que viene de FASE. En borna 4 se conecta el Neutro y en borna 5 la FASE. Por borna 6 se provee una salida de FASE (F') que se desconecta a través de relé al regular a 0V. En caso de usarse, la FASE de la lámpara no se conecta directamente a red, sino a esta borna 6.
Salida de Fase a través de relé
Se provee un circuito opcional para el corte de Fase al llegar a 0V, que asegura un apagado total de las lámparas a controlar. Dicho corte se hace a través de relé de 10A. En este caso la FASE de las lámparas se conecta desde la borna 6(F'), en lugar de hacerlo directamente desde red. Así se controla el corte desde el propio regulador.
Funcionamiento
Con una pulsación corta enciende o apaga la luz progresivamente.
Manteniendo pulsado se produce la regulación, deteniéndose al soltar el pulsador.
Hasta 250mA de salida 0-10V
El consumo máximo que se supone por driver es de 1mA, por lo que se puede hablar de la posibilidad de controlar hasta aproximadamente 200 equipos sin ningún problema.
